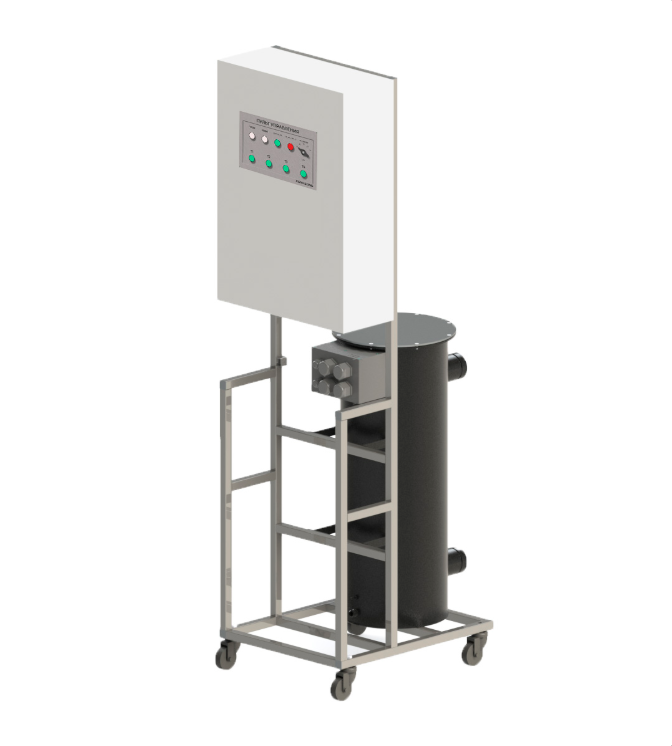

Водонагреватель Xenozone мощностью 72 кВт предназначен для профессионального и коммерческого использования, как в зимнее, так и летнее время года, в подогреве воды плавательных бассейнов спа, искусственных водоёмов и других акваобъектов. Разработан с использованием самых современных технологий и высококачественных материалов.
- Проточная камера
Водонагреватель Xenozone спроектирован с использованием высокоэффективной проточной камеры, выполненной из прочной нержавеющей стали AISI-304. Внутри камеры расположен трубчатый электрический нагревательный элемент (ТЭН), обеспечивающий быстрый и равномерный нагрев воды.
- Электрический нагревательный элемент (ТЭН)
ТЭН, используемый в водонагревателе Xenozone, изготовлен из высококачественной нержавеющей стали AISI-304 и имеет увеличенный ресурс работы до 10 000 часов. Конструкция ТЭНа обеспечивает оптимальное распределение тепла и минимальные потери энергии.

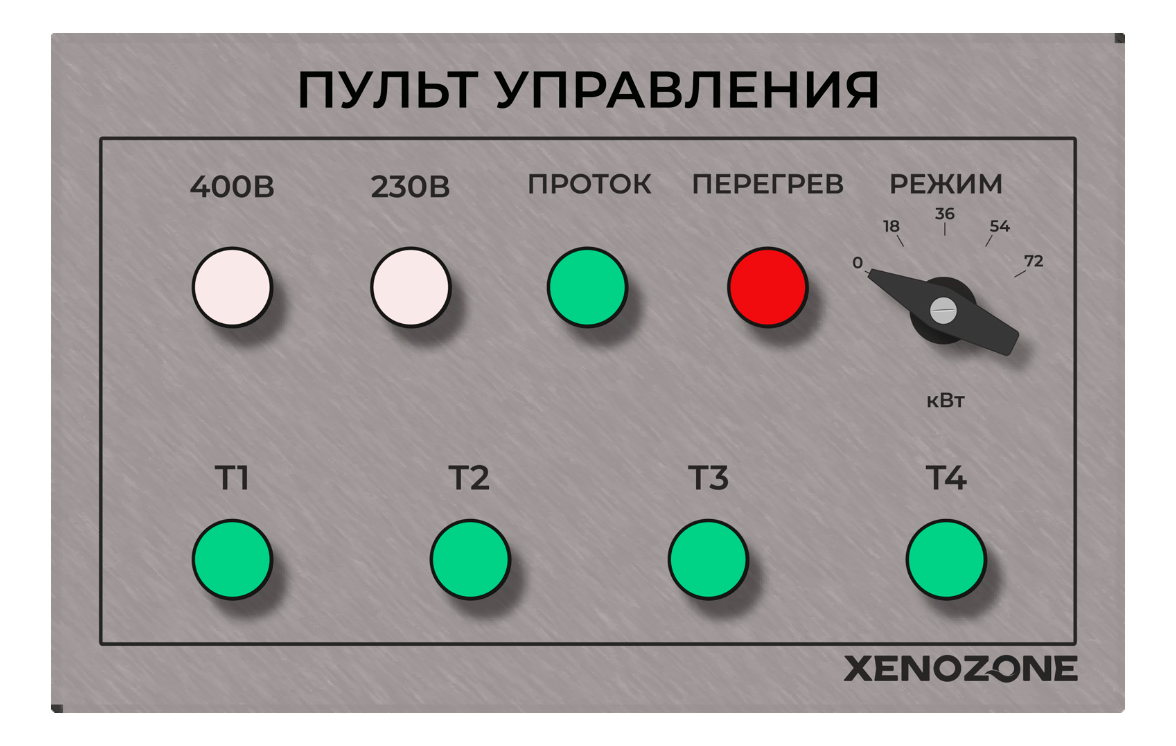

- Блок управления
На торце проточной камеры закреплён блок управления, выполненный из прочного ABS-пластика.
В блоке размещены следующие элементы:
- Регулирующий термостат: Термостат позволяет точно регулировать температуру нагреваемой воды в диапазоне от 10 до 40 °C.
- Защитный термостат: Этот термостат служит дополнительной мерой защиты от перегрева в случае выхода из строя регулирующего термостата. Он срабатывает при достижении температуры 55 °C.
- Реле протока: Датчик потока отслеживает наличие протока воды в трубопроводе и автоматически отключает нагреватель при отсутствии потока, предотвращая перегрев и повреждение устройства.
Подключение и эксплуатация:
- Водонагреватель Xenozone 72 кВт требует трёхфазного подключения к сети электропитания с напряжением 400 В.
- Рекомендуется подключать устройство к выделенной линии электропитания с соответствующими характеристиками и защитой.
- В систему трубопровода водонагреватель устанавливается горизонтально в соответствии с указаниями производителя.
- Для обеспечения оптимального функционирования и предотвращения засорения рекомендуется смонтировать перед водонагревателем магистральный фильтр для очистки воды.
Технические характеристики:
- Рабочее напряжение: 400 В
- Номинальная электрическая мощность и срок службы ТЭНа: 18 кВт, 10 000 часов
- Диаметр входного и выходного патрубков: 2 1/2"
- Минимальный поток – 5 м3/час
- Диапазон регулировки и поддержания заданного температурного режима: +10 - +40°
- Температура срабатывания термостата дополнительной защиты: +55°C

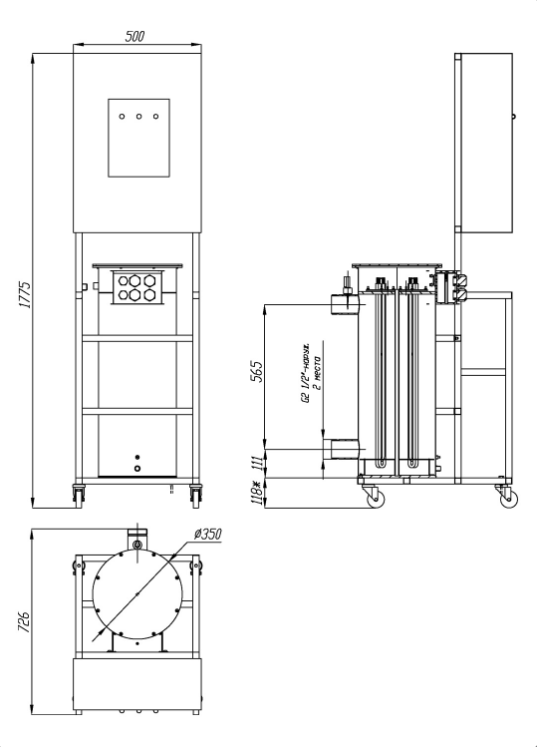

- Габаритные размеры стойки: 908х113 мм
Технические характеристики датчика потока:
- Рабочая среда - Воздух, вода и неагрессивные жидкости
- Max давление рабочей среды, МПа 10
- Температура эксплуатации, °С –10 - +85
- Min Скорость потока для срабатывания 1 л/мин
- Коммутируемая мощность, Вт 10
- Мах коммутируемый ток, А 1 А
- Мах коммутируемое напряжение, В =250 VAC
- Длина провода, мм 400
- Материал штуцера Пластик: РРО
- Резьба внутренняя G ¾"
- Степень защиты IP65
Комплектация:
- Щит электрический (Шкаф управления)
- Стойка для корпуса нагревателя и шкафа управления
- Распаячный короб (смонтирован на корпусе)
- Проточная камера (корпус)
- Сменный нагревательный элемент (ТЭН) 18 кВт - 4 шт.
- Датчик потока (смонтирован на корпусе)
- Разъёмная муфта ПВХ Д75 - 2 шт.
